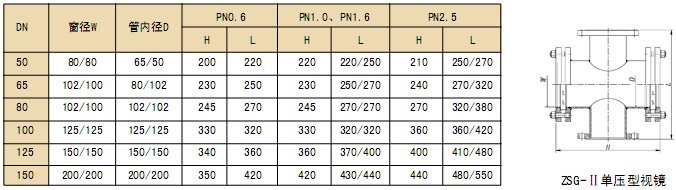

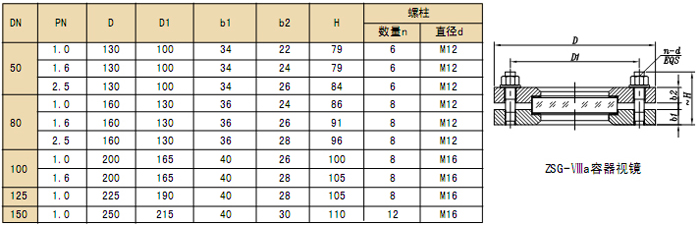

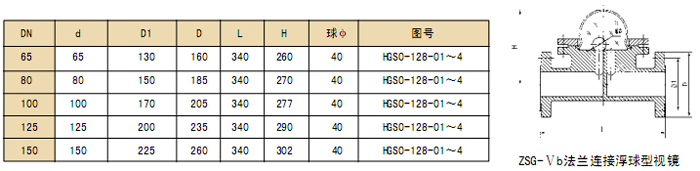

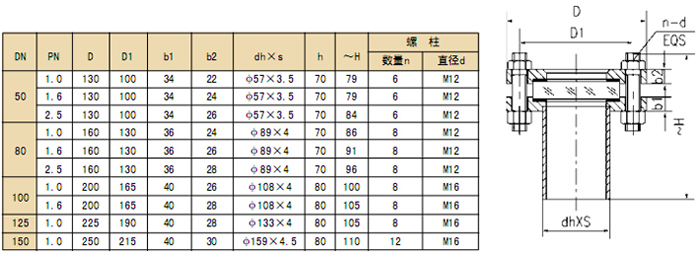

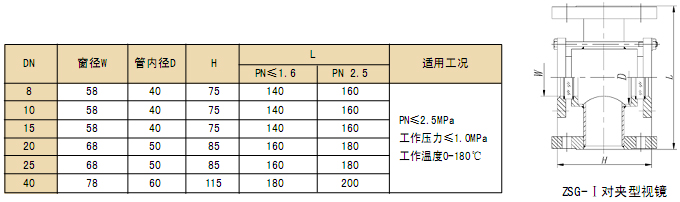

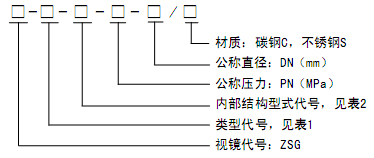

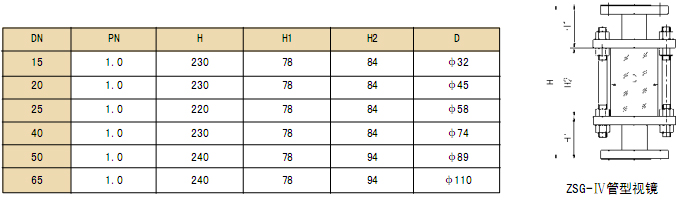

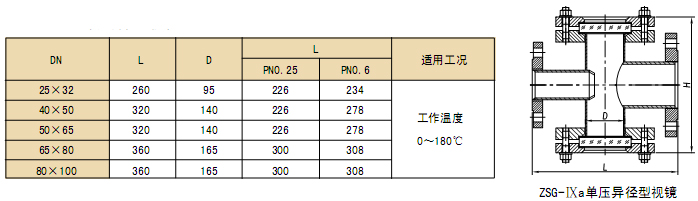

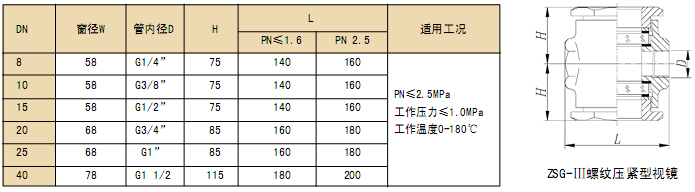

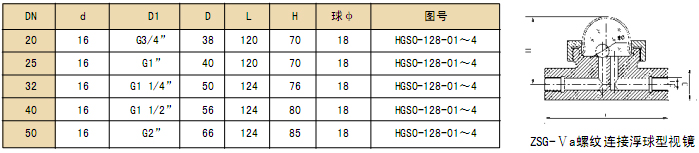

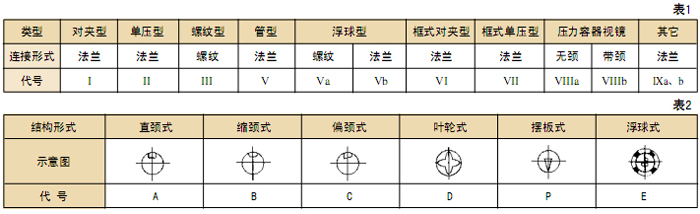

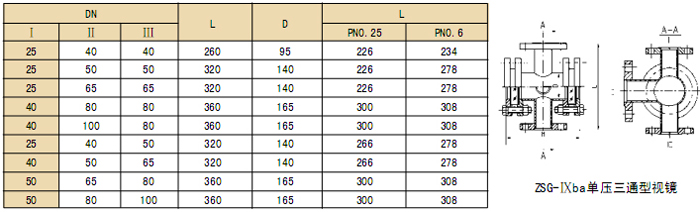

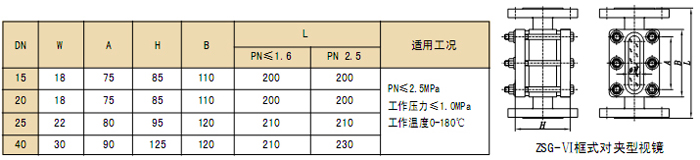

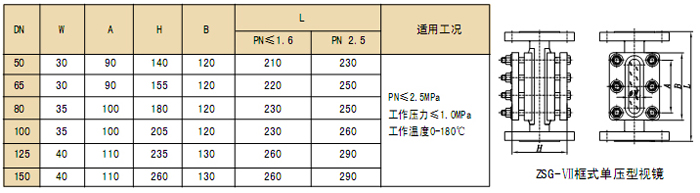

1、产品特性 视镜在石油、化工、医药、食品等工业生产装置的管道中,能随时观察管道中液体、气体、蒸气、润滑油等介质流动情况,起到了监视生产,避免生产过程中事故发生,是管道装置上的附件。 2、产品型号 3、标记示例 选择单压型法兰连接式视镜,内部结构摆板式,法兰公称压力为0.6M P a,公称直径80m m,主体材料为低碳钢。标记:ZSG-Ⅱ-P-0.6—80/C。 4、产品规格及技术参数 (1).ZSG-Ⅰ对夹型视镜 (2).ZSG-Ⅱ单压型视镜 注:分母为摆板式单压视镜。工作压力≤1.OMPa,工作温度0-180℃ (3).ZSG-Ⅲ螺纹压紧型视镜 (4).ZSG-Ⅳ管型视镜 (5).ZSG-Ⅴa螺纹连接浮球型视镜 注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃ (6).ZSG-Ⅴb法兰连接浮球型视镜 注:PN≤0.6MPa,工作压力≤0.3MPa,工作温度≤180℃。 (7).ZSG-Ⅵ框式对夹型视镜 (8).ZSG-Ⅶ框式单压型视镜 (9).ZSG-Ⅷa容器视镜 注:工作温度0—180℃ (10).ZSG-Ⅷb容器带颈视镜 注:容器视镜参照HGJ501-501-86标准,工作温度0~180℃ (11).ZSG-Ⅸa单压异径型视镜 (12).ZSG-Ⅸba单压三通型视镜
