在线采样器

1、产品概述
　　 C S X采样器参考U O P技术设计制造，适用干石油、化工装置中对管道内的工艺状况下各种介质，尤其是有毒、易燃、易爆等危害性的中、低压气、液介质的无泄漏采样。样品真实性强，准确性高，无残液、残气排放。有效地防止有毒、有害介质对操作者的伤害。同时不会污染环境，避免了易燃、易爆介质在采样时可能造成的危险事故。符合国家对环保和防火、防爆规范的要求。

　　 C S X采样器已在国内石油化工工艺装置，如渣油加氢、重油催化、气体分馏等装置中采用，获得了好评。我公司生产的CSX型采样器器主要有CSXL型在线式采样器和CSXM型密闭式采样器两大类。用户可以根据不同的工艺要求选用。各采样器主体材质均为1Crl8Ni9Ti或OCrl8Ni9Ti，外观大方、华丽。

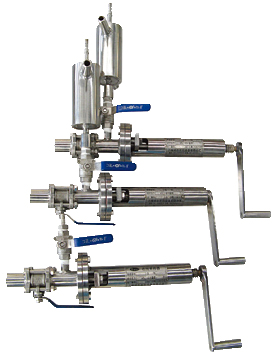

CSXL型在线采样器

1、结构特点
　　 CSXL型在线式采样器，主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管、密封组件及联接法兰组成。由于柱塞贯穿于阀体及联接法兰中，保证了每次采样时不排残液(气)，也消除了凝堵的因素。

2、型号、适用范围及使用方法
（1）CSXL—ⅠA型液体在线式采样器
●.适用范围：本采样器适用于各种粘度、无强腐蚀性的液体介质的采样。
●.使用温度：-20～200℃，工作压力：0～6.4MPa
●.使用方法：
(1)将贮样瓶瓶口对准采样器的出液管口

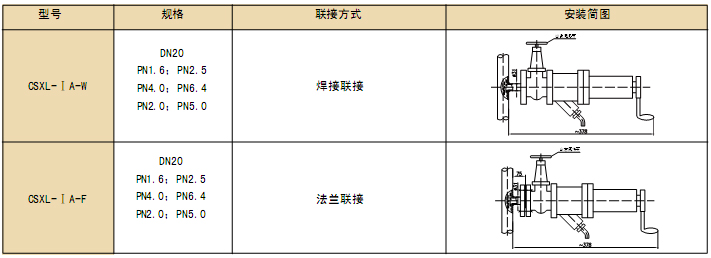

●.型号及参数：


（2）CSXL—ⅠB型液体在线式采样
●.适用范围：本采样器适用于各种粘度、无腐蚀性的液体介质的采样。也可用作易凝堵部位的排空阀、检查阀等。
●.使用温度：-20～425℃，工作压力：0～6.4MPa
●.使用方法：
 ①将贮样瓶口对准采样器的出液管口。
 ②逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止。

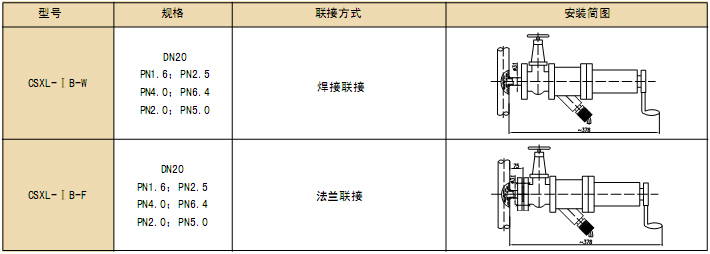

 ③待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。●.型号及参数：


3）CSXL—ⅠC型液体在线式采样器
●.适用范围：本采样器适用于各种粘度、强腐蚀性的高温、易燃液体介质的采样。
●.使用温度：-20～425℃，工作压力：0～6.4MPa
●.使用方法：
 ①先将采样器出液口处的冷却器接入冷却液；
 ②将贮样瓶口对准采样器的出液管口；
 ③逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止；
 ④待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。

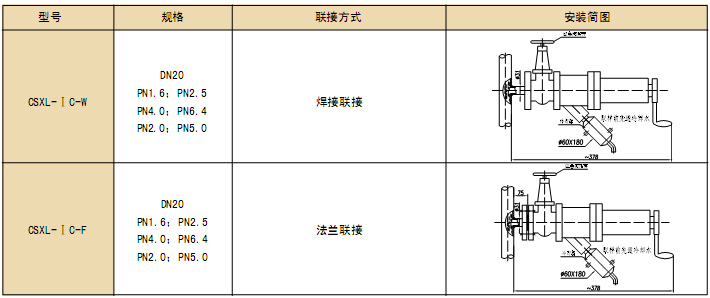

●.型号及参数：


（4）CSXL—Ⅱ气体在线式采样器
●.适用范围：适用于无颗粒、不凝结、不结晶的各种气体介质的采样。
●.使用温度：-20—425℃，工作压力：0-6.4MPa
●.使用方法：
 ①先将贮气袋的采气接管插入采样器的采气接头中
 ②按逆时针方向慢慢旋转采样器手柄至介质进入贮气袋中，样品采足后，立即顺时针方向旋转采样器至丝杠全部旋入为止。
 ③密封后贮气袋进气管后，再将采取接头上的锁紧套往上移动，采取气接管即自动与采气接头脱开。

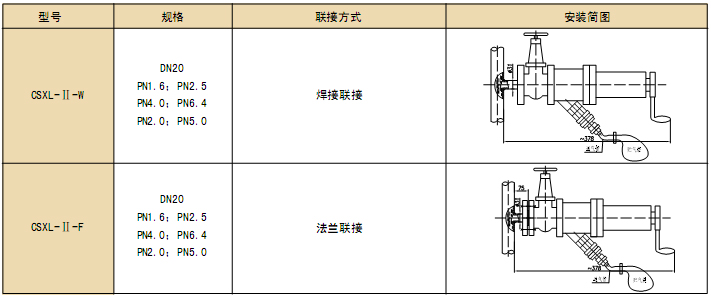

●.型号及参数
